A ligação da boia elétrica automática pode variar conforme o fabricante e o modelo. Neste guia, mostraremos uma das configurações mais comuns para boias com três fios (azul, marrom e preto) utilizadas no acionamento de bombas d'água.
Antes de começar
Desligue a energia elétrica no disjuntor antes de realizar qualquer instalação. Trabalhar com a rede energizada pode causar choques elétricos e danos aos equipamentos.
Identifique os fios da boia
Na configuração apresentada, os fios possuem as seguintes funções:
- Azul: ligação para a bomba.
- Marrom: não será utilizado nesta instalação.
- Preto: recebe a fase da rede elétrica.
Importante: Sempre confirme a identificação dos fios no manual do fabricante, pois a função pode variar entre modelos.
Passo a passo da ligação
1. Ligue o fio azul à bomba
Conecte o fio azul da boia a um dos fios da bomba d'água.
2. Ligue o outro fio da bomba ao neutro
O segundo fio da bomba deve ser conectado diretamente ao fio neutro da rede elétrica.
3. Isole o fio marrom
Nesta configuração, o fio marrom não será utilizado. Isole sua ponta com fita isolante ou um conector apropriado para evitar qualquer contato acidental.
4. Ligue o fio preto à fase
Conecte o fio preto da boia ao fio fase da rede elétrica.
5. Instale um interruptor (opcional)
Se desejar desligar a bomba manualmente para manutenção ou limpeza da caixa d'água, instale um interruptor simples no fio da fase antes da boia elétrica.

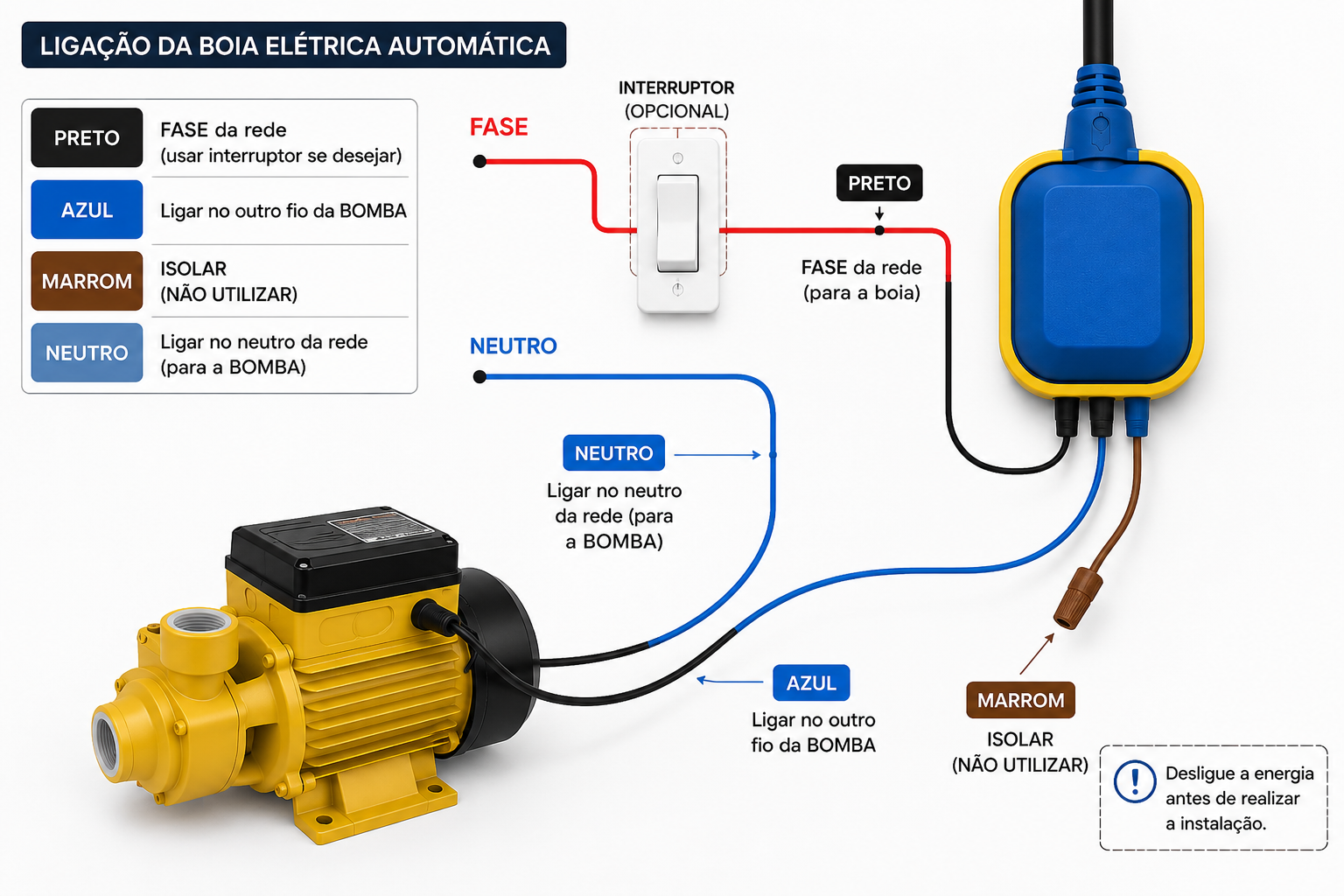

Esquema simplificado da ligação
- Fase da rede → Interruptor (opcional) → Fio preto da boia.
- Fio azul da boia → Um dos fios da bomba.
- Outro fio da bomba → Neutro da rede.
- Fio marrom → Isolado (não utilizado).
Como testar a instalação
Após concluir a ligação:
- Verifique se todas as conexões estão bem apertadas e isoladas.
- Religue o disjuntor.
- Encha ou esvazie o reservatório conforme a aplicação da boia.
- Observe se a bomba liga e desliga automaticamente no nível correto da água.
Caso a bomba não funcione como esperado, desligue imediatamente a energia e confira novamente todas as conexões.
Cuidados importantes
- Nunca realize ligações com a energia ligada.
- Utilize conectores e isolamentos de boa qualidade.
- Não deixe fios desencapados.
- Caso a bomba possua potência elevada, utilize um contator conforme recomendação do fabricante.
- Em caso de dúvidas, procure um eletricista qualificado.
Conclusão
A ligação da boia elétrica automática com fios azul, marrom e preto é relativamente simples quando cada fio é identificado corretamente. Seguindo este procedimento e respeitando todas as normas de segurança, é possível automatizar o abastecimento da caixa d'água com praticidade e confiabilidade.
Ao final deste post em nosso site, você encontrará um manual ilustrado e o esquema elétrico completo para facilitar ainda mais a instalação.
